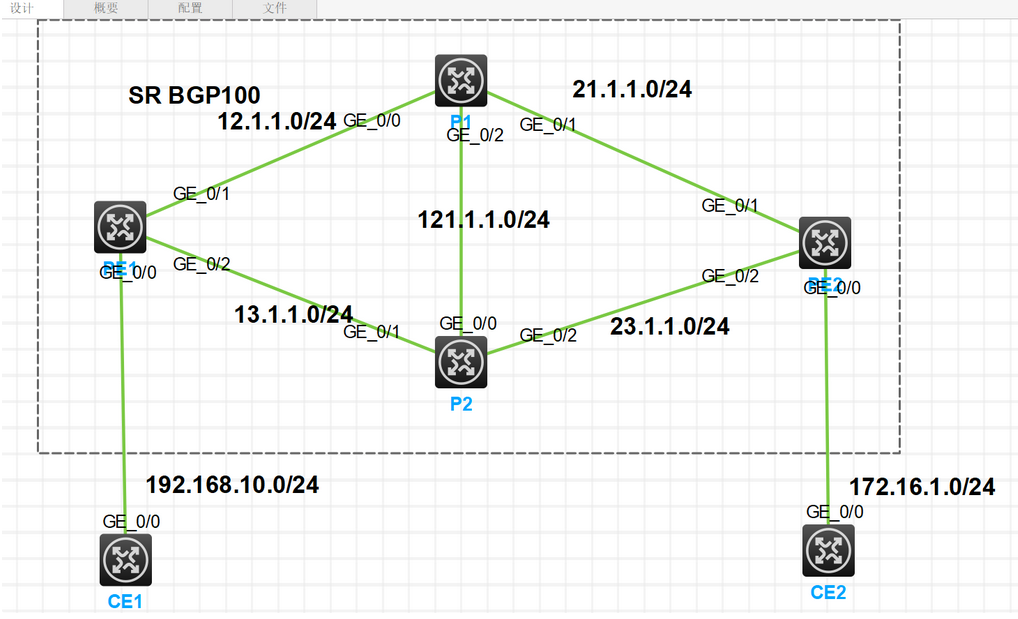

项目拓扑
项目拓扑简要描述 使用SR-MPSL代替传统的MPLS-LDP分发标签，使其传递私网路由，并达成互通 前提：传统MPLS-LDP标签分发不固定，同时还要考虑LDP会话建立过程，管理，排错不易；利用SR-MPLS可以定义标签空间；同一域内可以使用相同标签值。设置好偏移量即可 1.底层网络使用OSPF打通；指定RID，宣告环回口；使能SR，设定标签值；此时OSPF会借助10类LSA扩散该标签 以PE1为例
OSPF关键配置 ospf 1 router-id 1.1.1.1
segment-routing global-block 11000 12000//设定标签值范围
segment-routing mpls//使能SR-MPLS
opaque-capability enable //使能10类LSA能力
area 0.0.0.0 network 1.1.1.1 0.0.0.0
network 12.1.1.1 0.0.0.0
network 13.1.1.1 0.0.0.0
mpls lsr-id 1.1.1.1 //开启mpls功能
2.配置VPN实例；本案列中不考虑Hub&Spoke的场景故rd&rt两端PE保持一致即可
ip vpn-instance vpn1//vpn实例名称
route-distinguisher 1:1
vpn-target 1:1 import-extcommunity
vpn-target 1:1 export-extcommunity
3.配置BGP，与对端PE建立VPNV4的邻居，与CE建立VPNV4邻居；注意华三设备视图
bgp 100 peer 4.4.4.4 as-number 100
peer 4.4.4.4 connect-interface LoopBack0 address-family ipv4 unicast
peer 4.4.4.4 enable address-family vpnv4
peer 4.4.4.4 enable ip vpn-instance vpn1
peer 192.168.10.1 as-number 65001 address-family ipv4 unicast
peer 192.168.10.1 enable
4.配置偏移量
interface LoopBack0
ip address 1.1.1.1 255.255.255.255
ospf 1 prefix-sid index 1//偏移量设置
5.各设备接口使能MPLS功能
interface GigabitEthernet0/0/1
port link-mode route combo enable
copper ip address 12.1.1.1 255.255.255.0
mpls enable//使能MPLS
6.对接CE端接口绑定实例
interface GigabitEthernet0/0/0
port link-mode route combo enable
copper ip binding vpn-instance vpn1 ip address 192.168.10.2 255.255.255.0
7.CE端接入并宣告本地子网路由
bgp 65001
peer 192.168.10.2 as-number 100
address-family ipv4 unicast
network 192.168.10.0 255.255.255.0
peer 192.168.10.2 enable

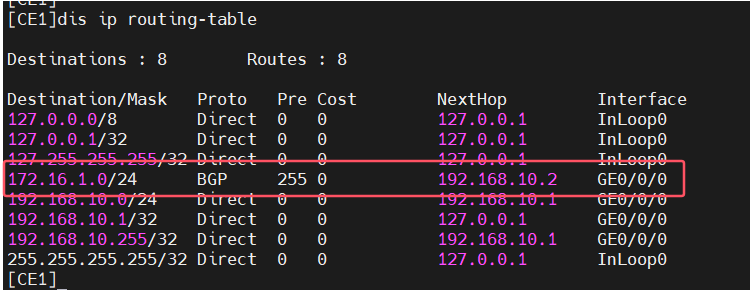

8.CE端路由查看

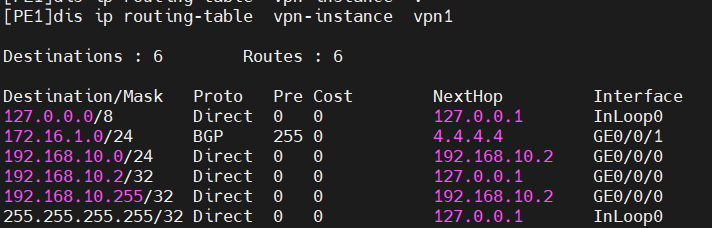

9.PE端查看路由以及标签

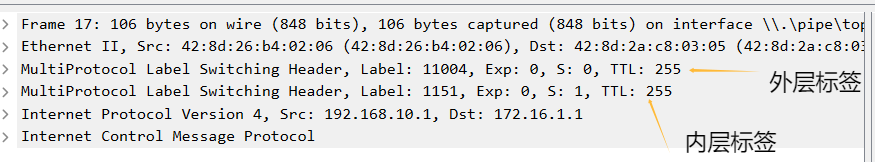

lsp标签-外层标签

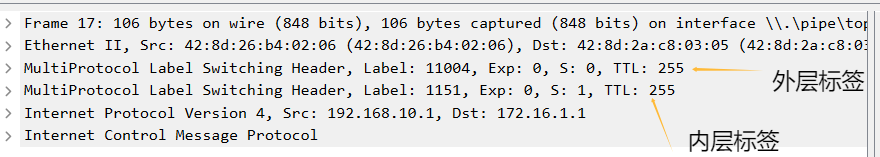

内层标签抓包验证
